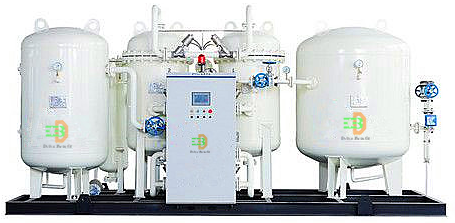

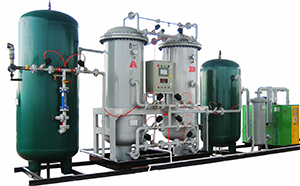

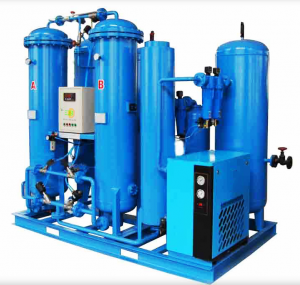

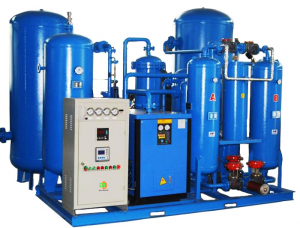

PSA制氮机

工艺原理
空气经空气过滤器清除灰尘和机械杂质后进入空气压缩机,压缩至所需压力,经严格的除油、除水、除尘净化处理,输出洁净的压缩空气,目的是确保吸附塔内分子筛的使用寿命。装有碳分子筛的吸附塔共有二个,一个塔工作时,另一个塔则减压脱附。洁净空气进入工作吸附塔,经过分子筛时氧、二氧化碳和水被其吸附,流至出口端的气体便是氮气及微量的氩和氧。另一塔(脱附塔)使已吸附的氧气、二氧化碳和水从分子筛微孔中脱离排至大气中。这样两塔轮流进行,完成氮氧分离,连续输出氮气。
变压吸附制取的氮气纯度为95%-99.9995%,假如需要更高纯度的氮气(99.99%以上),也可通过在制氮设备后方加装氮气纯化装置来实现。变压吸附制氮机输出的95%-99.9%氮气进入氮气纯化装置,同时通过一流量计添加适量的氢气/碳,在纯化装置的除氧塔中氢/碳[2] 和氮气中的微量氧进行催化反应,以除去氧然后经水冷凝器冷却,汽水分离器除水,再通过干燥器深度干燥(两个吸附干燥塔交替使用:一个吸附干燥除水,另一个加热脱附排水),得到高纯氮气,此时的氮气纯度可达99.9995%。通过加装氮气纯化装置的来得到的高纯氮中会含有微量的氢气、氨气(加碳则含有微量的二氧化碳),在选用氮气纯化装置的时候需根据实际使用要求来选择。目前国内变压吸附制氮最大的生产能力为3000m3n/h。
